OSI 七層 TCP/IP 五層 分類
 作者 |  Rong |
|---|---|
 進度 | 完成 |

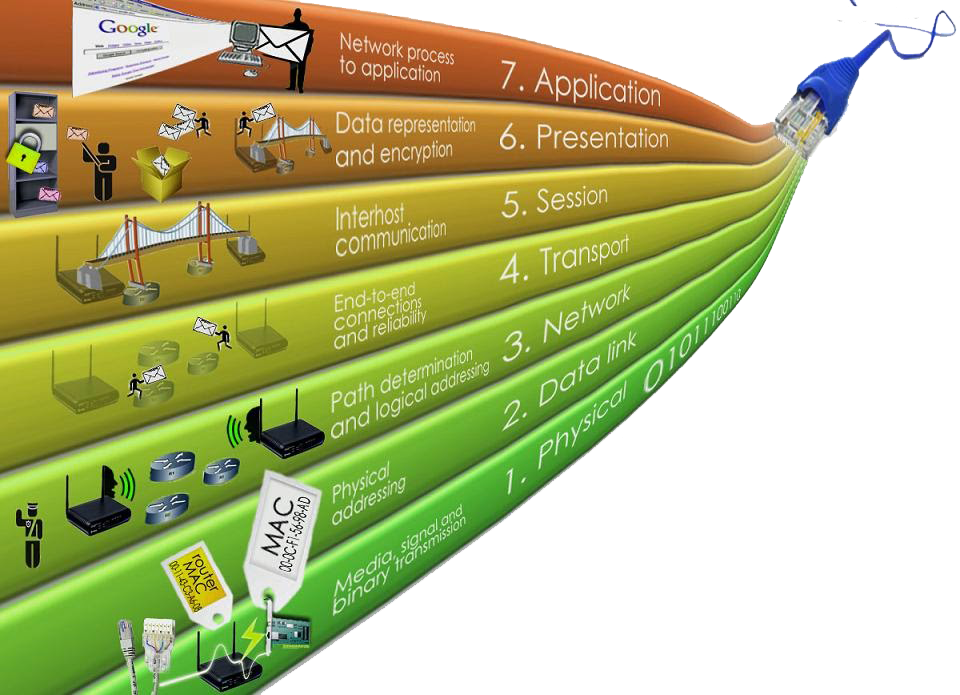

OSI 七層分類
第7層 應用層（Application）
提供為應用軟體而設計的介面，以設定與另一應用軟體之間的通訊。
例如：HTTP、HTTPS、FTP、Telnet、SSH、SMTP、POP3等。
第6層 表達層（Presentation）
把數據轉換為能與接收者的系統格式相容並適合傳輸的格式。
第5層 會議層（Session）
負責在數據傳輸中設定和維護電腦網路中兩台電腦之間的通訊連接。
第4層 傳輸層（Transport）
把傳輸表頭（TH）加至資料以形成封包。
傳輸表頭包含了所使用的協定等傳送資訊。
例如:傳輸控制協定（TCP）等。
第3層 網路層（Network）
決定數據的路徑選擇和轉寄，將網路表頭（NH）加至數據包，以形成封包。
網路表頭包含了網路資料。
例如:網際網路協定（IP）等。
設備
| 名稱(英文名稱) | 備註 |
| 路由器(Router) | N/A |
| 交換器(Switch) | 啟用VLAN的DHCP功能 |
第2層 資料連結層（Data Link）
負責網路尋址、錯誤偵測和改錯。當表頭和表尾被加至數據包時，會形成資訊框（Data Frame）。數據連結串列頭（DLH）是包含了實體位址和錯誤偵測及改錯的方法。數據連結串列尾（DLT）是一串指示數據包末端的字串。例如乙太網、無線區域網路（Wi-Fi）和通用分組無線服務（GPRS）等。
分為兩個子層：邏輯鏈路控制（logical link control，LLC）子層和媒介存取控制（Media access control，MAC）子層。
設備
| 名稱(英文名稱) | 備註 |
| 交換器(Switch) | 未啟用VLAN的DHCP功能 |
第1層 實體層（Physical）
設備
| 名稱(英文名稱) | 備註 |
| 傳輸媒介(RJ45) | N/A |
| 網路卡(network interface controller) | N/A |
| 集線器(hub) | N/A |
| 光纖 | N/A |
| 無線電 | N/A |
| 數據機 | N/A |

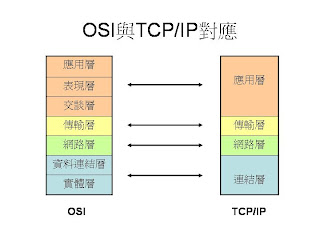

TCP/IP 五層分類
第7層 應用層 (application)
相當於OSI七層架構中的L7
第3層 傳輸層（Network）
相當於OSI七層架構中的L4
第2層 網路層（Data Link）
相當於OSI七層架構中的L3
第1層 實體層（Physical）
相當於OSI七層架構中的L1
